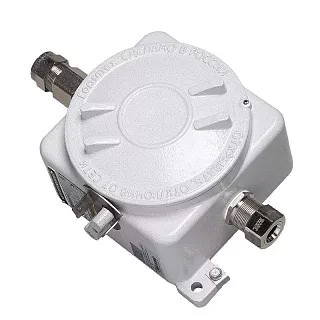

Взрывозащищенная клеммная коробка ЩОРВА272721 из алюминия
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка ЩОРВА272721 предназначена для размещения клеммных зажимов и организации электрических соединений.
Внутреннее пространство 248×248×152 мм позволяет формировать многокомпонентные клеммные сборки с проводниками различных сечений. По сравнению с ЩОРВА232316 внутренняя глубина увеличена со 117 до 152 мм, а длина и ширина внутреннего пространства — с 203 до 248 мм.
В зависимости от применяемых клеммных зажимов в корпусе можно разместить до 49 клемм для позиции 2,5 мм², до 42 — для 4 мм² и меньшее количество клемм увеличенного типоразмера.
Монтажная панель
| Исполнение | Размер A × B, мм | Размер a × b, мм | Масса, кг |
|---|---|---|---|
| Алюминиевая панель ЩА2727А | 200 × 200 | 158 × 158 | 0,22 |
| Панель из нержавеющей стали ЩА2727Н | 200 × 200 | 158 × 158 | 0,63 |
Для ЩОРВА272721 предусмотрена монтажная панель размером 200×200 мм с установочными размерами 158×158 мм. Доступны исполнения из алюминия и нержавеющей стали.
Максимально рекомендуемое количество кабельных вводов
| Код размера кабельного ввода | Сторона А / сторона В, шт. |
|---|---|
| 01 | 14 / 14 |
| 1 | 14 / 14 |
| 2 | 11 / 11 |
| 3 | 8 / 8 |
| 4 | 6 / 6 |
| 5 | 4 / 4 |
| 6 | 3 / 3 |
| 7 | 2 / 2 |
| 8 | 2 / 2 |
Для кабельных вводов кодов 01 и 1 рекомендуется до 14 вводов на каждой из сторон А и В. Для кода 2 — до 11, для кода 3 — до 8, для кода 4 — до 6. Для наиболее крупных вводов кодов 7 и 8 предусмотрено до 2 вводов на каждой стороне.
Максимальное количество клеммных зажимов
| Номинальное сечение / обозначение в таблице | Максимальное количество, шт. | Максимальное количество в один ряд, шт. |
|---|---|---|
| 2,5 мм² | 49 | 36 |
| 4 мм² | 42 | 30 |
| 6 мм² | 32 | 23 |
| 10 мм² | 26 | 18 |
| 16 мм² | 22 | 15 |
| 35 мм² | 14 | 11 |
| 50N | 10 | |
| 70N/35 | 9 |
Для ЩОРВА272721 максимальное количество клемм определяется их типоразмером. Например, для позиции 2,5 мм² допускается до 49 клемм, из них до 36 в одном ряду; для 35 мм² — до 14, из них до 11 в одном ряду. Обозначения 50N и 70N/35 сохранены в том виде, в котором они приведены в таблице.
Технические характеристики
Применение
ЩОРВА272721 подходит для клеммных сборок с большим количеством электрических соединений и несколькими кабельными линиями.
Внутренние размеры 248×248×152 мм и монтажная панель 200×200 мм позволяют распределять клеммные зажимы и внутренние соединения по увеличенной монтажной площади.
При подборе учитываем количество соединяемых проводников, их номинальное сечение, необходимое количество клеммных зажимов, типоразмер кабельных вводов и стороны их расположения.
Преимущества практического использования
В корпусе можно разместить до 49 клеммных зажимов для позиции 2,5 мм² или использовать клеммы для проводников увеличенного сечения.
Для кабельных вводов кодов 01 и 1 предусмотрено до 14 вводов по стороне А и до 14 по стороне В.
Внутренняя глубина 152 мм обеспечивает больше пространства для размещения клемм и прокладки проводников по сравнению с предыдущим типоразмером ЩОРВА232316.
Монтажная панель 200×200 мм доступна в алюминиевом и нержавеющем исполнении.
Следующий типоразмер — ЩОРВА363626 с внешними габаритами 361,5×361,5×264,5 мм и внутренними размерами 329×329×201,5 мм.
Купить Взрывозащищенная клеммная коробка ЩОРВА272721 из алюминия
Мы можем подобрать ЩОРВА272721 под конкретную клеммную сборку. Для заказа укажите количество и сечение проводников, требуемое количество клеммных зажимов, количество и тип кабельных вводов, стороны их расположения, материал монтажной панели и необходимые дополнительные исполнения.Похожие товары
